Tournage

NOTE! C'est une fonctionnalité expérimentale, toujours en test et développement, le Gcode résultant doit être utilisé avec précaution! Utilisez un simulateur ou un usinage "en l'air" avant usinage.

Cette opération d'usinage est implémentée sous la forme d'un plugin. De cette manière le plugin peut être développé et mis à jour indépendamment de l'application principale de CamBam. C'est également une démonstration de ce qu'il est possible de faire pour étendre les possibilités du logiciel en utilisant des plugins écrit par l'utilisateur.

Le fichier lathe-test.cb dans le dossier sample de CamBam montre le fonctionnement de cette nouvelle fonction.

Dans cette première version il y a un certain nombre de limitations

Seules les opérations de profilage sont actuellement prisent en charge. Le dressage de face, le perçage et le filetage ne sont pas encore implémentés
Mis à part le rayon de l'outil, Il n'y a pas de mécanisme permettant de définir un profil d'outil. Le tracé devra être élaboré en tenant compte de la taille/forme de l'outil.

Dessin

Un profil de tournage est généré à partir d'une ligne 2D représentant la forme à usiner.

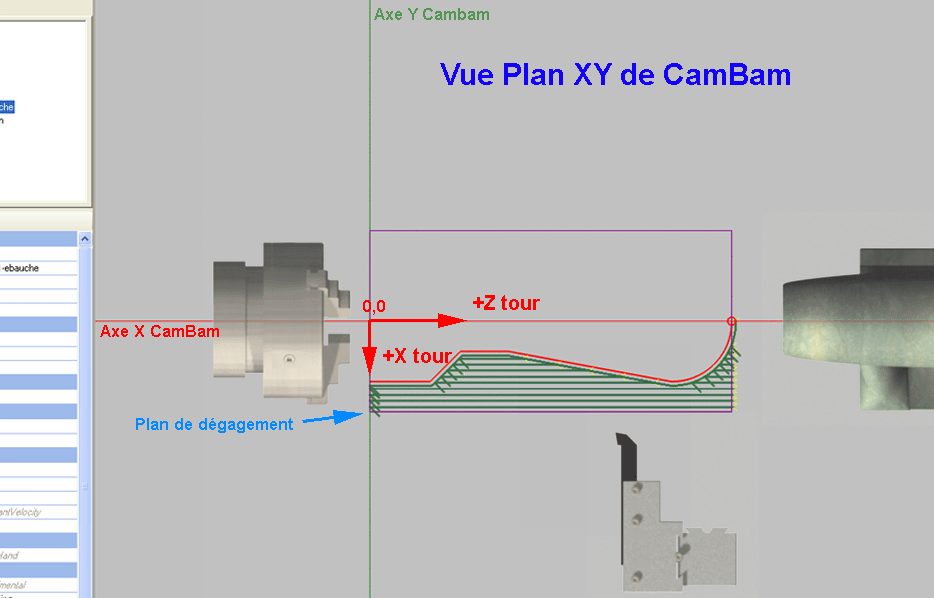

La pièce doit être dessinée avec le centre de rotation autour de l'axe X. Le dessin doit être dans le même sens que lorsque l'on se tient face au tour.

L'axe +X du tour est dessiné dans la direction -Y et l'axe +Z du tour est dessiné dans la direction -X.

Les parcours d'outils seront convertis en coordonnées X et Z lorsque le Gcode sera produit.

Ne dessinez que le profil qui devra être usiné, ne dessinez pas de polyligne fermée, la partie de la pièce se trouvant de l'autre coté de l'axe ou toutes autres lignes le long de l'axe de rotation sinon l'opération Tournage essaiera de les usiner, ce qui créera des problèmes.

Le profil peut être tracé n'importe ou dans la zone de dessin, mais dans le cas ou vous n'utilisez pas l'origine par défaut de CamBam, vous devrez positionner l'Origine de l'usinage de façon à ce qu'elle se trouve au croisement de l'axe de rotation et du Z=0 du tour.

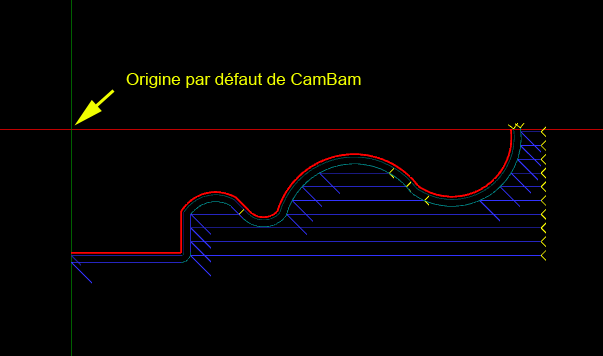

Un exemple d'un profil utilisant l'origine du dessin.

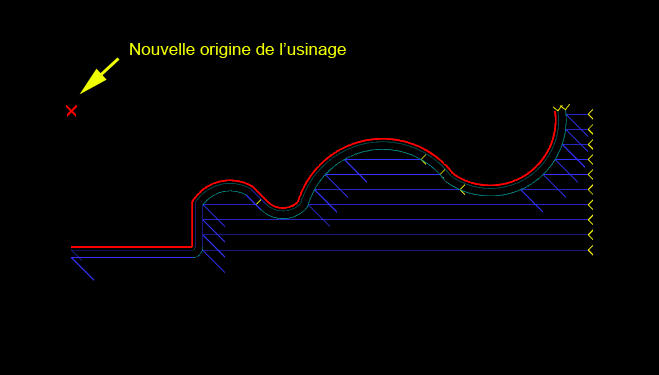

Le même profil dessiné loin de l'origine, l'origine de l'usinage (croix rouge) à été positionnée au point 0,0 des axes X et Z du tour (X et Y de la vue CamBam)

Vous pouvez positionner l'origine de l'usinage par le paramètre Origine usinage du dossier Usinage ou du dossier Groupe parent. Cliquez sur le bouton à droite puis cliquez sur le dessin pour positionner l'origine de l'usinage.

Vous pouvez également utiliser le menu contextuel Définir l'origine de l'usinage des dossiers Usinage et Groupe.

Le brut

L'opération de tournage peut utiliser les informations de l'objet Brut pour déterminer la valeur des propriétés comme Surface pièce ainsi que le volume d'usinage.

Pour l'instant CamBam ne gère pas les bruts cylindriques, le brut sera donc vu sous la forme d'un bloc rectangulaire.

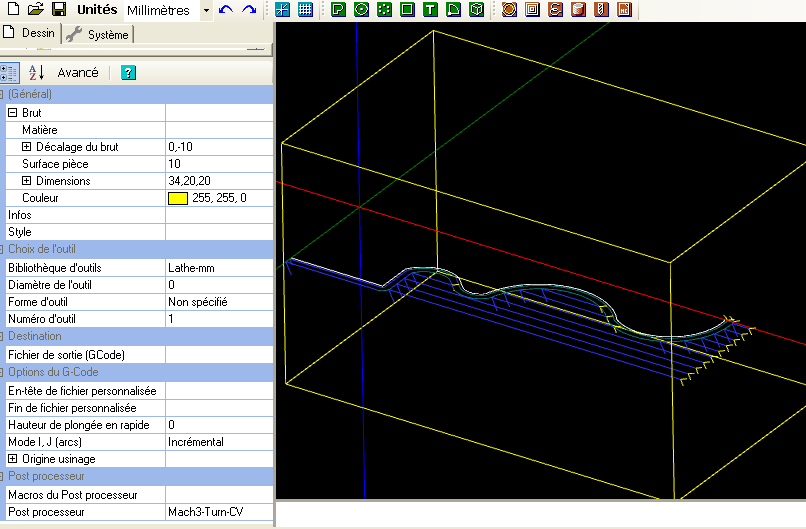

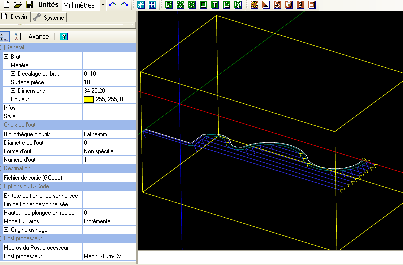

Une vue avec un objet Brut défini pour une pièce de 20 mm de Ø et 34 mm de long.(cube jaune)

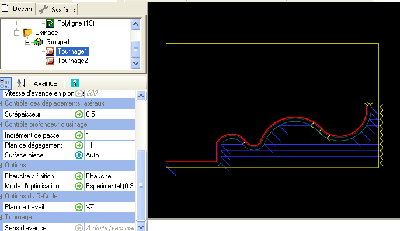

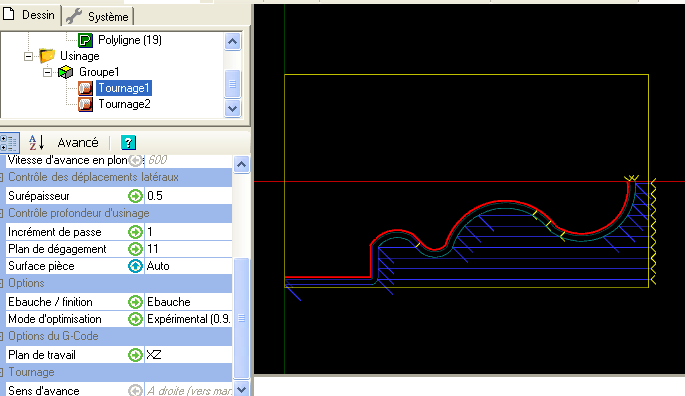

Si le paramètre Surface pièce est sur Auto la taille du brut est utilisée pour le définir.

La taille en X correspond à la longueur du brut (dans l'axe Z du tour).
Les dimensions en Y et Z doivent toutes les deux êtres égale au diamètre du brut.
Surface pièce est défini à la valeur du rayon du brut.
La valeur X de Décalage du brut est définie à 0 et la valeur Y doit être égale à la valeur négative du rayon du brut.

Utiliser l'opération de tournage

Sélectionnez un profil approprié, puis insérez une opération de tournage par le menu Usinage/Tournage Lathe .

Assurez-vous que les paramètres suivants sont réglés

Plan de travail : XZ
Surface pièce : Egale au rayon du brut.
Plan de dégagement : Supérieur au rayon du brut.
Origine usinage : Le long de l'axe de rotation
Diamètre de l'outil : Le double du rayon du bec de l'outil
Forme d'outil : Tournage
Ebauche / finition : Réglé en fonction de l'opération d'ébauche ou de finition.

Si vous êtes en usinage d'ébauche, utilisez le paramètre Surépaisseur pour laisser de la matière pour la passe de finition.
Définissez un Incrément de passe et une Vitesse d'avance appropriée à la matière à usiner.
Définir le Brut si nécessaire.
Sélectionnez le post processeur approprié dans les propriétés du dossier Usinage. (Mach3-Turn ou LinuxCNC-Turn par exemple)

Vous pouvez visionner un exemple de mise en place d'une opération de tournage ici

Propriétés

(Général)
Activé	Vrai : Des parcours d'outil et du Gcode seront générés pour cette opération d'usinage Faux : L'opération sera ignorée, aucun Gcode/parcours d'outil ne sera produit pour cette opération.
ID Primitives	La liste des objets (formes) à partir desquels cette opération d'usinage est définie.
Infos	A des fins générales, champ de texte multiligne qui peut être utilisé pour stocker des notes ou les paramètres des compléments (plugins).
Nom	Chaque opération d'usinage peut recevoir un nom ou une description qui sera inclus sous forme de commentaire dans le Gcode produit. Cela permet d'identifier facilement les différentes opérations dans le code.
Style	Permet de sélectionner un Style d'Usinage pour cette opération. Tous les paramètres par défaut seront hérités de ce style.
Choix de l'outil
Diamètre de l'outil	Diamètre de l'outil (en unité utilisée par le dessin), correspond au double du rayon du bec de l'outil en mode tournage Si le Ø est à 0, la valeur utilisée sera celle qui correspond au n° d'outil stocké dans la bibliothèque d'outils courante.
Forme d'outil	Le profil de l'outil. Vous devez utiliser les profils d'outils de la bibliothèque lathe-mm (La bibliothèque Lathe-mm devra être sélectionnée dans le dossier Groupe parent ou dans le dossier Usinage) Si non spécifié, le profil utilisé sera celui stocké dans la bibliothèque d'outils pour le n° de cet outil.
Numéro d'outil	Utilisé pour identifier l'outil en cours. Si le n° d'outil change d'une opération à l'autre, une instruction "changement d'outil" est générée dans le Gcode. Numéro d'outil = 0 est un cas spécial, aucun changement d'outil n'est généré. Le n° d'outil est également utilisé pour récupérer les informations le concernant dans la bibliothèque d'outils courante. La bibliothèque est définie dans le groupe parent ou au niveau du dossier Usinage. Si aucune bibliothèque n'est définie, la bibliothèque par défaut sera utilisée (Standard-in ou Standard -mm suivant unité courante) En tournage vous devez utiliser la bibliothèque Lathe-mm
Contrôle de broche
Gamme de vitesses	Champ mémo, Cela peut être le N° des poulies ou la valeur du bouton de réglage de la broche par exemple.
Sens de rotation	Sens de rotation de la broche: horaire (CW) - anti-horaire (CCW) - Arrêt
Vitesse de rotation	Vitesse de rotation de la broche en tr/min
Contrôle des avances
Vitesse d'avance	Vitesse d'avance en usinage normal (G1, G2, G3)
Vitesse d'avance en plongée	Vitesse d'avance lors de la pénétration verticale dans la matière. (X du tour)
Contrôle des déplacements latéraux
Déplacement latéral maxi	Distance maximale, en fraction du Ø de la fraise ou la matière sera coupée par déplacement horizontal de l'outil.(trajectoires //, usinage de poches,..) Si la distance jusqu'à la prochaine trajectoire et supérieure à Déplacement latéral maxi l'outil remontera, se déplacera en rapide à la hauteur définie dans Plan de dégagement jusqu'à la prochaine trajectoire, puis plongera de nouveau dans la matière.
Surépaisseur	C'est la quantité de matière à laisser par rapport à la cote finale. Le reste est généralement enlevé plus tard lors de la passe de finition. Des valeurs négatives peuvent être utilisées pour augmenter la valeur de la dernière passe. (cela créera un usinage plus "large")
Contrôle profondeur d'usinage
Incrément de passe	Incrément de profondeur de passe. = profondeur d'usinage maximum prise par l'outil à chaque passe. Déterminera le nombre de passes pour atteindre la profondeur finale.
Plan de dégagement	Le plan (hauteur Z) où remontera l'outil pour les déplacements en rapide (G0) en coordonnée X du tour Le Plan de dégagement doit être libre de tout obstacles, matière à usiner, brides, … afin de permettre le libre déplacement de l'outil en n'importe quel point de la surface d'usinage, en tournage il représente toujours un rayon (qui devra être supérieur au rayon du brut).
Surface pièce	Coordonnée (X du tour) de la surface de la pièce d'où démarrera l'usinage, toujours exprimé en tant que rayon.
Expérimentale
Transformer	Utilisé pour transformer les trajectoires. Attention cette fonction est expérimentale est peut donner des résultats imprévisibles
Options
Ebauche / finition	La propriété Ebauche / finition est utilisée pour sélectionner la méthode d'usinage. Ebauche : Si sélectionné, un certain nombre de coupes droites seront effectuées en utilisant la profondeur de passe définie dans Incrément de passe suivies d'une dernière passe effectuée en suivant le profil de la pièce, tout en laissant l'épaisseur de matière définie dans Surépaisseur. Finition : Une seule passe suivant le contour de la pièce sera effectuée, toujours en tenant compte d'une éventuelle surépaisseur définie dans Surépaisseur.
Mode d'optimisation	Une option qui permet de définir la méthode utilisée pour déterminer l'ordre dans lequel les trajectoires seront exécutées (pour la production du Gcode) Standard (0.9.7) – Les trajectoires sont ordonnées pour minimiser les déplacements en rapide Expérimental (0.9.8) – Un optimiseur de trajectoires amélioré qui est actuellement en test. Aucun – Pas d'optimisation, les trajectoires sont générées dans l'ordre ou elles ont été créées.
Options du Gcode
En-tête d'opération personnalisée	Un script en Gcode (multiligne) qui sera inséré avant l'opération d'usinage courante dans le Gcode produit.
Fin d'opération personnalisée	Un script en Gcode (multiligne) qui sera inséré après l'opération d'usinage courante dans le Gcode produit.
Mode de déplacement	Mode de suivi de trajectoire: Vitesse constante (G64) La vitesse d'avance reste constante mais le suivi de la trajectoire est moins précis. Trajectoire exacte: (G61) Suivi précis de la trajectoire, mais ralentissement et à coups dans la vitesse d'avance. Indéfini: Utilise la valeur définie dans les options du dossier Usinage.
Plan de travail	Doit toujours être défini sur XZ pour produire du Gcode de tournage
Point de départ	Utilisé pour choisir un point proche de l'endroit ou devra démarrer l'usinage. Si le point de départ est défini, un petit cercle sera affiché à cet endroit lorsque l'opération d'usinage est sélectionnée. Le point de départ peut être déplacé par un cliquer/glisser du bouton gauche.
Tournage
Sens d'avance	A droite (vers mandrin) : L'outil coupe en se déplaçant de droite à gauche (+Z -> -Z) A gauche (vers contre-pointe) : L'outil coupe en se déplaçant de gauche à droite (-Z -> +Z)
Tour - Longueur entrée	Contrôle la longueur de l'entrée à 45° - une valeur de 0 désactive cette option.
Tour - Longueur sortie	Contrôle la longueur de la sortie à 45° - une valeur de 0 désactive cette option.

Post processeur

Trois exemples de post processeurs spécifiques au tournage sont fournis, Mach3-Turn, Mach3-Turn-CV (Mach3 + définitions pour CutViewer) et LinuxCNC-Turn. Ces fichiers peuvent nécessiter des modifications pour être adaptés à la configuration des contrôleurs.

Cette section décrit certaines propriétés du post processeur qu'il peut être pertinent de modifier pour personnaliser la sortie du Gcode de tournage.

Mode X tour	Détermine si les coordonnées X du tour seront écrites en Rayon ou en Diamètre dans le Gcode. Incrément de passe, Surface pièce et Plan de dégagement doivent toujours être spécifiés sous la forme d'un rayon, quelle que soit la valeur de Mode X tour.
Décalage du rayon (tour)	Si à Faux, le parcours d'outil passe par le centre du rayon de l'outil. Si à Vrai, un décalage de la trajectoire est appliqué en fonction du rayon de l'outil. Le parcours sera décalé d'une valeur négative en X équivalent au rayon de l'outil. La direction du décalage en Z du rayon de l'outil est déterminée par la direction de coupe. Pour une coupe à droite, la valeur en Z sera décalée d'une valeur négative, d'une valeur positive pour une coupe à gauche. Dans le dessin ci-dessus, la croix rouge représente le point de référence de la trajectoire lorsque Décalage du rayon (tour) est à Vrai. Si à Faux, c'est le point noir au centre du rayon de l'outil qui servira de point de référence. Le point de référence est parfois appelé point 'virtuel' ou 'imaginaire' de l'outil.
Mode X – Diamètre	Code à utiliser pour passer en mode diamètre pour le X (G7 pour LinuxCNC)
Mode X – Rayon	Code à utiliser pour passer en mode rayon pour le X (G8 pour LinuxCNC)
Inverser les arcs	Si à Vrai, les arcs en sens horaire sont sortis en anti-horaire et vice versa. Cela peut être utile pour les usinages sur la face de la pièce.
Sortie des arcs	Normal est le mode à utiliser de préférence, il utilise les codes G2 et G3 pour le codage des arcs de cercle. Convertir en lignes peut être utilisé en dernier ressort si CamBam ne peut pas générer les codes pour les arcs dans un format compatible avec le contrôleur de destination. Il transformera tous les arcs en une série de lignes droites. La propriété Tolérance conversion arcs-> lignes du post processeur sera utilisée pour déterminer la précision de cette conversion.

Définition des outils

Un exemple de bibliothèque d'outils de tournage est fourni (Lathe-mm).

La bibliothèque d'outil peut être sélectionnée via la propriété Bibliothèque d'outils du dossier Usinage ou du dossier Groupe d'usinage parent.

Pour l'instant les bibliothèques d'outils sont prévues pour les outils de fraisage plutôt que de tournage. Toutefois il y a quelques paramètres qu'il peut être utile de stocker dans la bibliothèque d'outils.

Forme d'outil doit toujours être réglé sur Tournage. Entre autres choses, cela renseigne le post processeur pour qu'il détermine le rayon de l'outil en fonction du diamètre d'outil.

Une nouvelle propriété Changement d'outil a été ajoutée. C'est une valeur texte qui peut être incluse par le post processeur lors de l'utilisation de la macro {$tool.toolchange} de la section Outils du post processeur.

Par exemple, CutViewer Turn reconnais un commentaire Gcode qui définis la géométrie des outils de tournage dans le format suivant:

TOOL/STANDARD,BA,A,R,IC,ITP

Référez-vous à  la documentation de CutViewer Turn pour plus de détails, voici un bref  aperçu des paramètres.

BA – Angle de l'outil
A – Angle de la plaquette
R – Rayon
IC – Cercle intérieur
ITP – Point imaginaire de l'outil. 0 = Central, 3 = décalage à droite, 4 = décalage à gauche.

Exemple:

{$comment} TOOL/STANDARD,40,40,{$tool.radius},2,3 {$endcomment}
