Les calques

Les entités de dessin (polylignes, cercles, etc…) peuvent être organisées par calques.

On peut se représenter les calques comme des feuilles transparentes superposées sur lesquelles on dessine.

Ces calques peuvent être cachés ou visibles, libres ou verrouillés. Lorsqu'un calque est caché, les objets qui ont été dessinés dessus ne sont plus visibles. Lorsqu'il est verrouillé, les objets qu'il contient ne sont plus sélectionnables depuis la zone de dessin.

Il est possible de déplacer/copier des objets d'un calque à un autre, de créer, renommer ou supprimer des calques et de leurs attribuer une couleur une épaisseur de tracé et un niveau de transparence qui sera utilisée pour représenter les objets dans la zone de dessin.

La gestion des calques se fait dans l'arborescence du projet, dans le sous-dossier Calques.

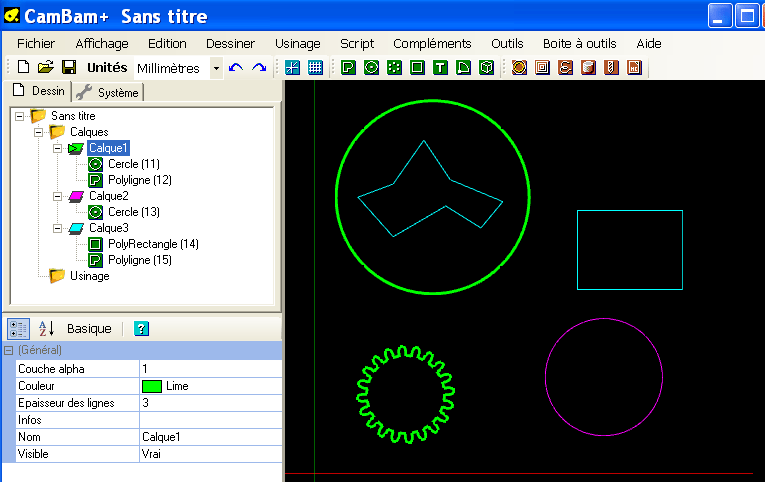

L'image ci-dessus montre 5 entités de dessin réparties sur 3 calques différents.

Le cercle du haut Cercle[11] et le pignon Polyligne[12] sont sur Calque1  dont la couleur a été définie sur un vert clair, et l'épaisseur des lignes sur 3. Ce calque est aussi défini comme étant le calque courant, c.a.d. le calque sur lequel sera tracé le prochain objet lors de l'utilisation des fonctions de dessin. La couleur du calque est rappelée par la couleur de son icône, et une petite flèche indique que le calque est le calque courant.

Le cercle du bas Cercle[13], a été dessiné sur Calque2 et apparaît en violet sur le dessin comme le rappelle la couleur de l'icône du calque.

La forme libre Polyligne[15] et le rectangle PolyRectangle[14] sont quant à eux sur Calque3.

Vous pouvez déplacer les objets d'un calque à un autre en les sélectionnant  dans l'arborescence puis en les faisant glisser sur le calque de destination.

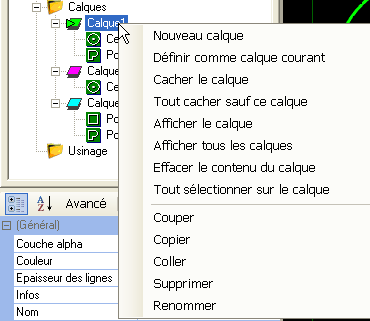

La gestion des calques se fait via le menu contextuel qui apparaît en cliquant du bouton droit de la souris sur un calque. Les paramètres du calque se trouve dans la liste de propriétés qui apparaît lorsqu'un calque est sélectionné.

Nouveau sur 1.0

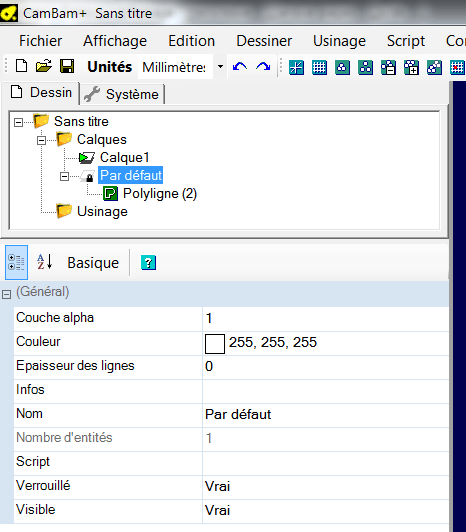

Un calque peut désormais être verrouillé. Dans ce cas, les objets qu'il contient ne peuvent pas être sélectionnés depuis la zone de dessin (mais restent sélectionnables dans la liste)

Lorsque un calque est verrouillé, un petit cadenas apparait sur son icône.

Pour verrouiller un calque, une fois sélectionné dans la liste, utilisez CTRL + Barre d'espace, ou basculer sa propriété Verrouillé sur Vrai dans la grille de propriétés.

Gestion des calques

Nouveau calque

Créé un nouveau calque qui deviendra également le calque courant. Sa couleur par défaut est déterminée par la propriété Couleur du calque par défaut des options de CamBam (Menu Outils/options)

Définir comme calque courant

Définit ce calque comme le nouveau calque courant, les prochains objets que vous dessinerez apparaîtrons sur ce calque.

Cacher le calque

Cache le calque courant, les objets qui le composent ne sont plus affichés, ni sélectionnés par Ctrl + A. Cela n'a aucune influence sur les opérations d'usinage qui peuvent être affectées aux objets de ce calques, les parcours d'outil et le Gcode seront générés quand même. Lorsqu'un calque est caché, son nom apparaît en grisé.

Vous pouvez utiliser la barre d'espace lorsque le calque est sélectionné pour basculer entre les états visible/caché.

Tout cacher sauf ce calque

Cache les autres calques et affiche uniquement celui qui est sélectionné.

Afficher le calque

Rend le calque visible.

Afficher tous les calques

Rend tous les calques visibles.

Effacer le contenu du calque

Supprime tous les objets de dessin se trouvant sur ce calque.

Tout sélectionner sur le calque

Sélectionne tous les objets se trouvant sur ce calque.

Couper/Copier/Coller

Permet de Couper/Copier/Coller un calque et tous les objets de dessin qui le compose

Supprimer

Supprime un calque et tous les objets de dessin qui le compose.

Renommer

Permet de modifier le nom du calque. Les calques peuvent également être renommés via leur propriété Nom dans la liste des propriétés, en pressant F2 lorsque le calque est sélectionné ou encore par un double clic lent sur leur nom dans l'arborescence. Note: c'est également valable pour renommer les opérations d'usinage et les groupes.

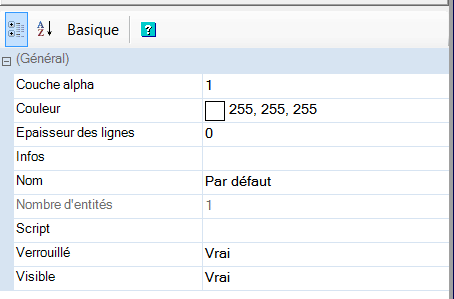

Propriétés

Couche alpha	Niveau de transparence du tracé (0 à 1.0) 1 = opaque, 0 = 100% transparent
Couleur	Couleur du calque, utilisée pour tracer les objets de dessin.
Epaisseur des lignes	Epaisseur du tracé des lignes des objets de ce calque.
Infos	Libre pour notes perso.
Nom	Nom du calque.
Nouveau sur 1.0 Nombre d'entités	Le nombre d'entités de dessin contenues sur le calque.
Nouveau sur 1.0 Script	Ce script est inclus dans toutes les entitées de script enfant. Il est utilisé par les Objets Script.
Nouveau sur 1.0 Verrouillé	Etat verrouillé/déverrouillé (Au clavier: Bascule par CTRL + Espace)
Visible	Etat visible/invisible (Au clavier: Bascule par Espace)



Manipulation des objets entre les calques

Vous pouvez déplacer les objets de dessin d'un calque à un autre par simple glisser/déplacer à l'aide du bouton gauche de la souris.

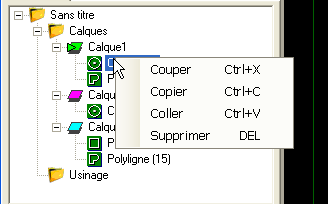

Vous pouvez couper copier et coller les objets de dessin entre les calques en utilisant le menu contextuel de chaque objet de dessin dans l'arborescence ou par le menu contextuel de la zone de dessin, ou encore par le menu principal.

La fonction coller se comportera différemment si vous l'utilisez depuis le menu contextuel d'un objet de dessin ou depuis celui de la fenêtre de dessin ou du menu principal.

Depuis le menu contextuel du calque:
L'objet sera collé dans le calque dont vous avez utilisé le menu.

Depuis le menu contextuel de la zone de dessin ou le menu principal:
L'objet sera collé dans le calque sélectionné, si aucun n'est sélectionné, il sera collé dans le calque courant.
