Profilage des bords

Le profilage des bords est une méthode de génération de pseudo objets 3D à partir de formes 2D en créant des congés, des rayons et des chanfreins sur les bords des objets 2D.

Le profilage des bords est créé en manipulant la propriété composite Profilage des bords de l'opération d'usinage de Contours.

Les fichiers side_profiles.cb et heart-shaped-box.cb du dossier Sample de CamBam illustrent la variété de possibilités d'utilisation de cette méthode.

Les meilleurs résultats seront obtenus en utilisant une fraise hémisphérique.

Propriétés

Méthode	Aucun: Cotés perpendiculaires. Chanfrein: Valeur contiendra la valeur de l'angle en degrés par rapport à la verticale. Rayon convexe (rayon): Valeur contiendra la valeur du rayon. Rayon concave (congé): Valeur contiendra la valeur du rayon.
Valeur	La valeur de l'angle ou du rayon suivant la méthode sélectionnée dans Méthode
Ajuster largeur de coupe	Ajuster la largeur de coupe. Si à Faux, les parcours d'outil suivront uniquement la forme du profil à réaliser. C'est parfait pour une passe de finition, mais inapproprié pour l'ébauche. Mettez Ajuster largeur de coupe à Vrai pour usiner sur toute la largeur du profil, par couches. C'est la méthode à utiliser pour l'ébauche.

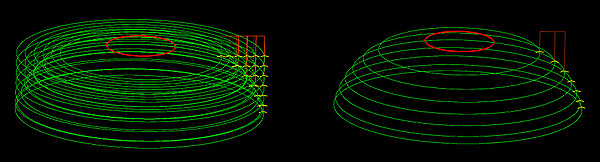

Ajuster largeur de coupe = Vrai

Ajuster largeur de coupe = Faux

Le signe du paramètre Valeur est significatif et en inversant ce signe on obtiendra des effets différents.

Voici quelques exemples de différentes combinaisons de signes pour la méthode Profilage des bords, et de valeurs intérieur / extérieur pour le paramètre intérieur / extérieur de l'opération de Contour. Ces images ont été créées à partir du fichier d'exemple side_profiles.cb.

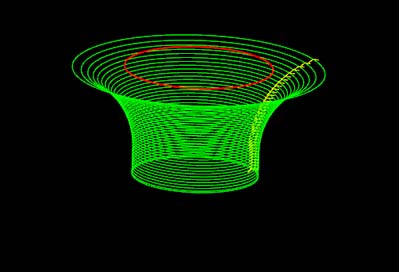

Méthode = Rayon convexe

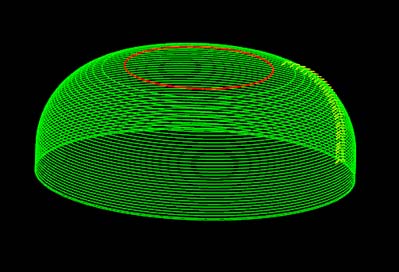

Valeur = +Ve            Contour = Extérieur	Valeur = -Ve             Contour = Extérieur

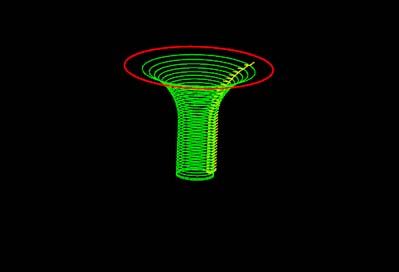

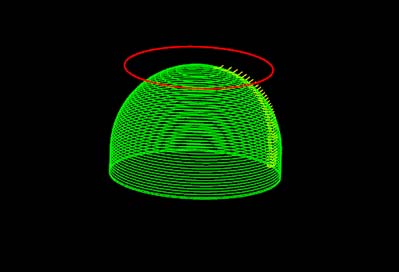

Valeur = +Ve            Contour = Intérieur	Valeur = -Ve           Contour = Intérieur

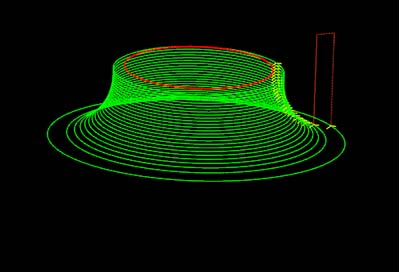

Méthode = Rayon concave

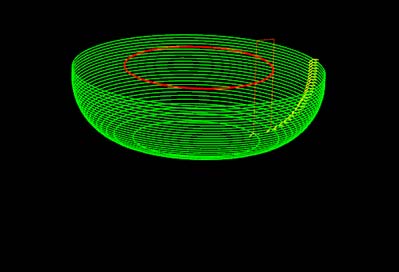

Valeur = +Ve            Contour = Extérieur	Valeur = -Ve            Contour = Extérieur

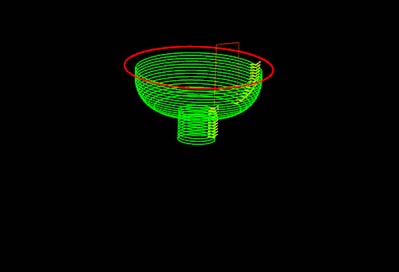

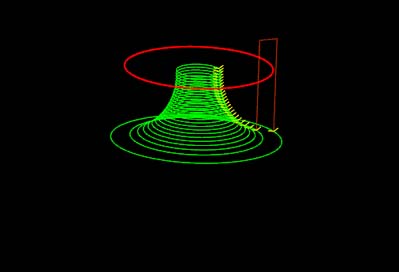

Valeur = +Ve            Contour = Intérieur	Valeur = -Ve            Contour = Intérieur
Méthode = Chanfrein

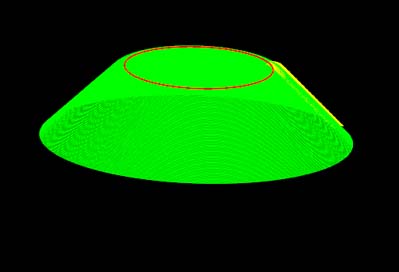

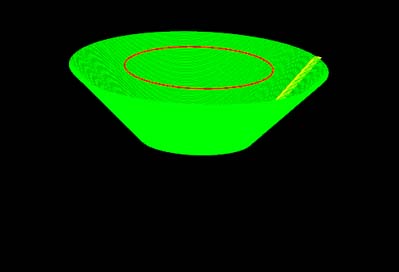

Valeur = +Ve            Contour = Extérieur	Valeur = -Ve            Contour = Extérieur

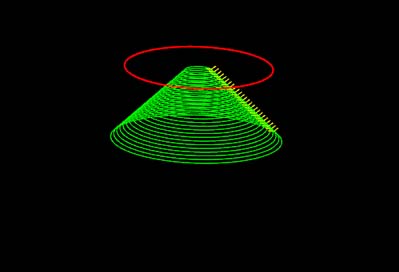

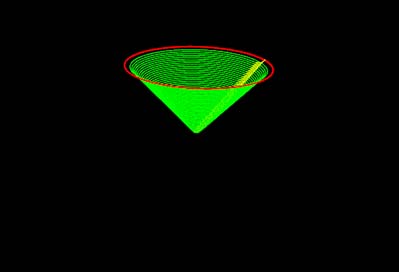

Valeur = +Ve            Contour = Intérieur	Valeur = -Ve             Contour = Intérieur
