Le menu Outils

CamBam possède un certain nombre d'outils regroupés dans le menu Outils.

• Sauver les réglages

Sauvegarde les différents réglages effectués dans CamBam comme, les paramètres généraux, les bibliothèques de styles, les bibliothèques d'outils.

• Sauver les réglages en quittant

Si cette entrée de menu est cochée, la sauvegarde se fera automatiquement en quittant CamBam.

• Explorer le dossier système

Ouvre le dossier dans lequel sont enregistrés les fichiers système de CamBam (bibliothèques, post processeurs, modèles, scripts …) Ce dossier correspond au dossier système dont le chemin d'accès a été défini dans la propriété Chemin d'accès Système des options générales.

• Options

Ouvre la liste des options générales du programme.

• Chercher des mises à jour

Vérifie l'existence d'une nouvelle mise à jour de CamBam sur le Web.

• Effacer les messages

Efface les messages de la fenêtre d'information située sous la fenêtre de dessin.

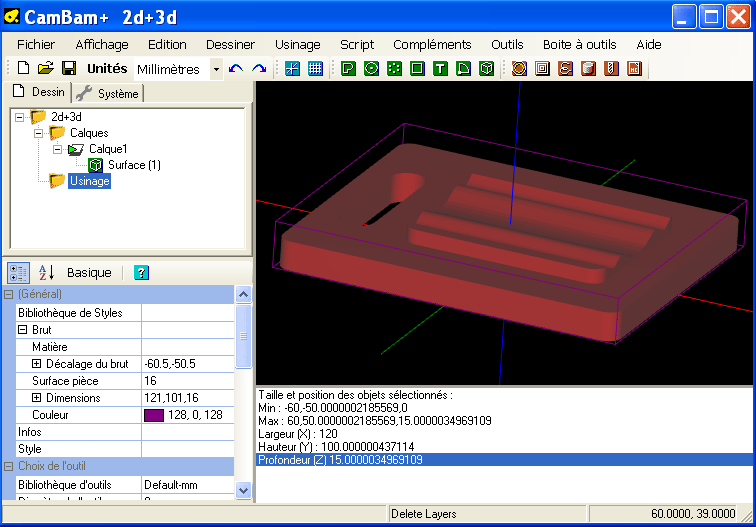

• Afficher taille des objets

Affiche les dimensions extrêmes de l'objet sélectionné, ainsi que les positions extrêmes occupées dans l'univers 3D de CamBam.

Min: coordonnées minimales de l'objet en X, Y et Z séparées par une virgule.
                        ici: x=-60 y=-50.000…69 z=0

Max: coordonnées maximales de l'objet en X, Y et Z séparées par une virgule.
                        ici: x=60 y=50.000…69 z=15.000..009

Largeur, Hauteur, Profondeur  Dimensions maximales de l'objet en unité de dessin.

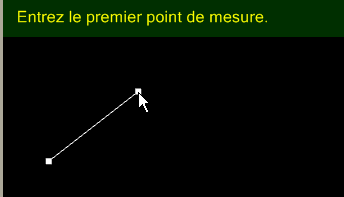

• Mesurer Raccourcis = touche M

  Permet de tracer une ligne pour effectuer une mesure entre deux points.

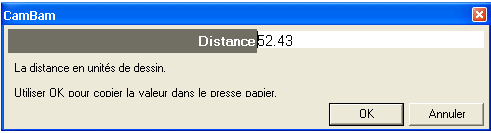

  Une fenêtre s'ouvre ensuite pour donner le résultat de la mesure.



• Recharger post-processeurs

Recharge le post processeur en cours depuis le disque dur, nécessaire en cas de modification du post processeur.

• Télécharger la dernière traduction

Télécharge le dernier fichier de traduction à jour pour votre langue sur le site de Cambam

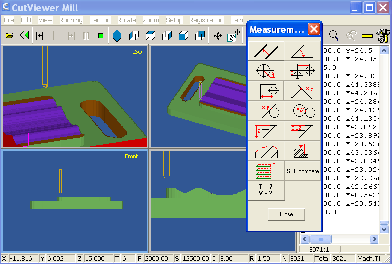

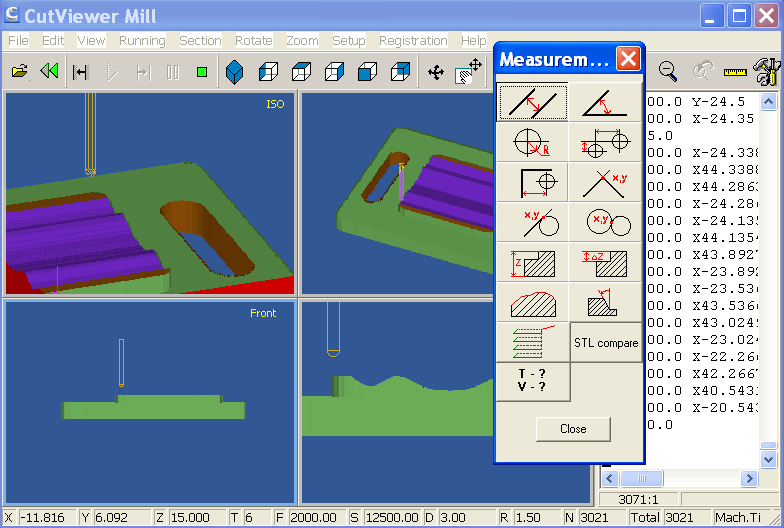

• Simuler avec CutViewer

Lance la simulation avec le logiciel tiers CutViewer Mill afin d'obtenir une simulation 3D du Gcode qui a été produit.

Afin de ne pas avoir à fournir de paramètres manuellement à CutViewer Mill, vous devez utiliser un des post processeurs prévus pour travailler conjointement avec ce logiciel. (Mach3-CV pour le fraisage, Mach3-Turn-CV pour le tournage).  Vous devrez également définir un objet Brut dans le dossier Usinage de CamBam qui sera alors automatiquement crée sous CutViewer Mill.
